一、應用場景背景

生產場景為高校實驗室、中小型天然產物加工廠的提取濃縮生產線，核心設備為 50-100L 小型提取濃縮機組，配套電控系統與可移動機架：

處理物料：中藥、植物類天然產物（如植物精油、中藥浸膏）；

生產流程：原料投料→提取（水提 / 醇提）→濃縮→溶劑回收；

關鍵指標：提取溫度控制精度 ±2℃，濃縮真空度穩定在 0.05~-0.09Mpa，單次批次處理效率≥80%。

二、場景需求與現存痛點

核心需求：

材質需求：接觸物料部件需耐腐蝕、易清潔，符合食品 / 醫藥級衛生標準；

工藝適配：可兼容常壓 / 微壓、水煎 / 溫浸 / 熱回流等多種提取工藝，同時實現溶劑回收；

操作需求：設備需具備溫度 / 壓力在線監測、便捷清洗功能，適配小批量多批次生產節奏。

現存痛點（此前使用簡易提取裝置）：

材質隱患：普通材質易腐蝕，物料殘留導致批次間交叉污染；

工藝局限：無法穩定控制提取溫度、真空度，提取物收率低且溶劑浪費嚴重；

操作繁瑣：無在線監測功能，清洗需拆解設備，單日可處理批次不足 5 批。

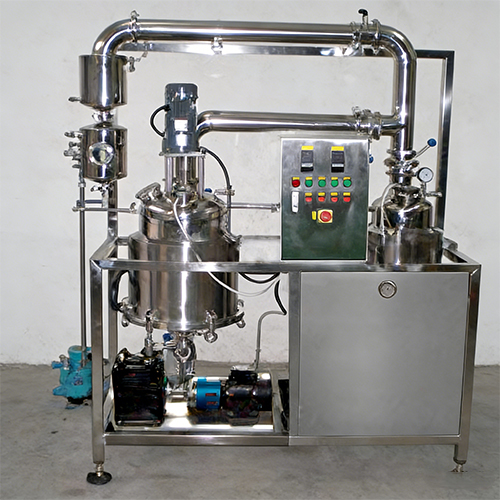

三、提取濃縮機組選型與參數

采用 304 不銹鋼材質一體化機組，核心配置如下：

提取裝置：三層保溫結構，夾層壓力 0.3-0.4MPa、罐內壓力 0.09MPa，鏡面拋光攪拌（250W 可調速），帶 CIP 清洗 / 放氣閥 / 投料口，加熱面積 0.35M2；

濃縮裝置：三層保溫，真空度 0.05~-0.09Mpa，配真空表 / 溫度計 / CIP 裝置；

冷卻裝置：列管式結構，冷卻面積 0.75M2；

輔助系統：電加熱（8.75KW）、磁力泵輸熱，帶可移動腳輪，設備尺寸 2000×1500×550MM。

四、應用實施過程

設備預處理：

清洗調試：用 CIP 裝置對提取 / 濃縮罐體進行循環清洗，校驗溫度 / 壓力監測儀表精度；

物料適配：根據物料特性（如植物類需溫浸），預設提取溫度（常溫 - 95℃）、濃縮溫度（40-80℃）參數。

提取工藝實施：

投料與提取：原料經投料口加入提取罐，開啟攪拌與電加熱系統，通過在線監測維持設定溫度，實現正 / 負壓狀態下的熱回流提取；

物料輸送：提取完成后，通過泵抽送物料至濃縮罐，出口過濾網 / 過濾器攔截雜質。

濃縮與后處理：

濃縮控制：開啟濃縮罐真空系統，維持目標真空度，利用冷卻裝置冷凝回收溶劑；

清洗收尾：批次完成后，通過 CIP 裝置 + 底部開蓋清洗，快速完成設備清潔，準備下一批次生產。

五、應用效果

工藝適配性：可穩定實現多種提取工藝，提取物收率較簡易裝置提升 20%，溶劑回收率達 90% 以上；

操作效率：在線監測 + 便捷清洗功能，單日可處理批次提升至 10 批，設備操作無需專業拆解技能；

衛生與壽命：304 不銹鋼材質 + CIP 清洗，無物料殘留污染，設備關鍵部件壽命達 5 年以上，維護頻率降低 60%。
